Kinetis® KL28 MCU Tower® System Module

TWR-KL28Z72M

画像にカーソルを合わせると拡大表示されます。

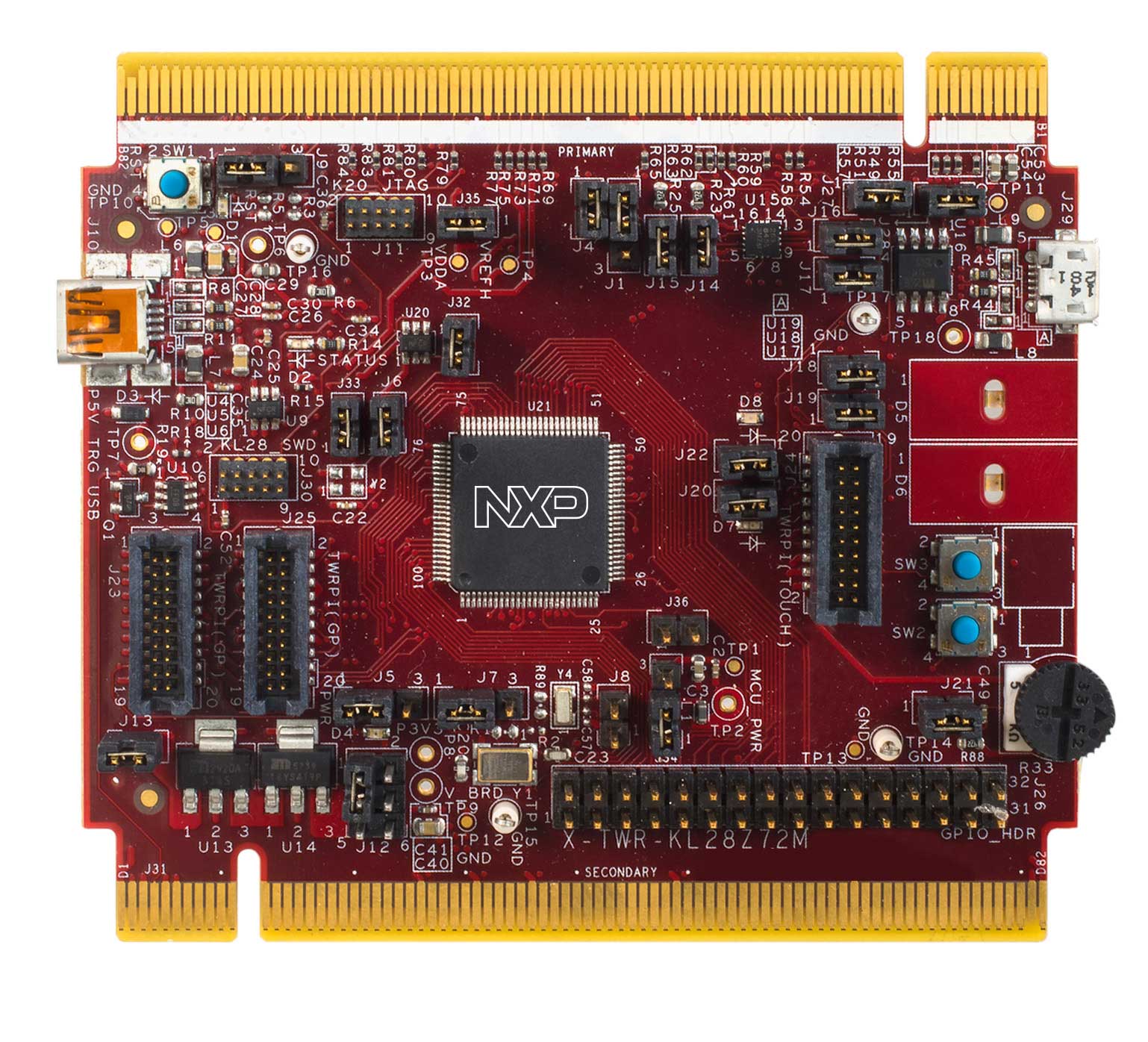

The TWR-KL28Z72M is a development board for the Kinetis KL28 32-bit MCUs.Features the Kinetis KL28 MCU with 512KB Flash, 128KB SRAM. Operates as a standalone debug tool and can also be combined and used as part of the modular Tower System development platform

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

  • KL28: Kinetis® KL28-72/96 MHz, 512KB Flash, USB, Ultra-Low-Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

Features

  • MKL28Z512VLL7 MCU (72 MHz, 512 KB flash, 128 KB RAM, 32 KB ROM, 100 LQFP packages)
  • Three-Axis Digital Accelerometer, MMA8451Q
  • Onboard serial and debug adapter
  • I/O headers for easy access to MCU I/O pins
  • Flexible power supply options: USB, coin cell battery, external source
  • Capacitive touchpad
  • Reset pushbutton
  • NMI and LLWU buttons
  • 4 x LEDs

MCUXpresso Software and Tools

MCUXpresso Config Tools – A comprehensive suite of system configuration tools, including pins, clocks, SDK builder and more.

MCUXpresso SDK – An open-source software development kit (SDK) built specifically for your processor and evaluation board selections.

MCUXpresso IDE – An easy-to-use integrated development environment (IDE) for creating, building, debugging, and optimizing your application.

購入オプション

  • TWR-KL28Z72M

  • Tower System Development Board for Kinetis KL28 MCUs.

    • TWR-KL28Z72M Tower System module
    • Quick start guide
    • Supporting cable
  • JP¥21,929
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

2 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    TWR-KL28Z72M Design Files

    RAR改訂 1.0Jul 25, 2016 00:00:006.0 MBTWR-KL28Z72M-BOM
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    TWR-KL28Z72M Schematics

    PDF改訂 1.0Jul 25, 2016 00:00:00800.4 KBTWR-KL28Z72M-SCH
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

4 ソフトウェア・ファイル

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
