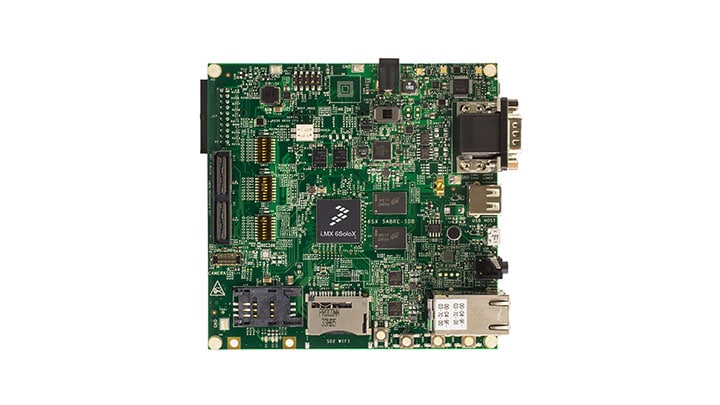

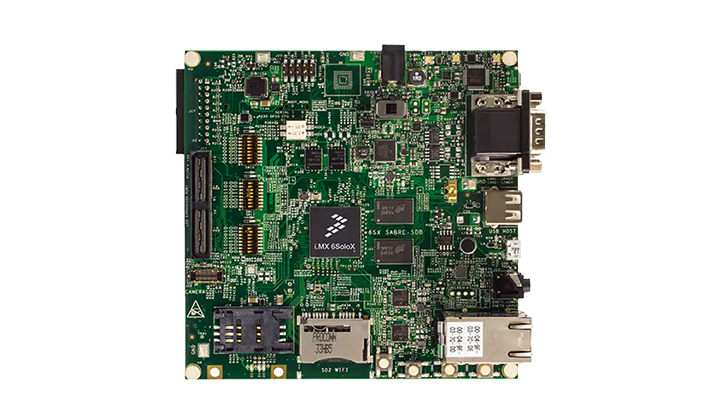

The NXP^® Smart Application Blueprint for Rapid Engineering (SABRE) board for smart devices introduces developers to multicore processing, low-power consumption and leading-edge multimedia and graphics applications on the i.MX 6 series applications processors.

The MCIMX6SX-SDB enables development on i.MX 6SoloX processors.
The SABRE board for smart devices provides you with a low-cost development platform which includes all primary features of the processors and serves as an example for how to layout complex, high-speed interfaces such as DDR.
It includes complete hardware design files. There are also a number of accessory boards that work with the SABRE-SDB to provide additional capabilities such as multi-touch display and Wi-Fi^® connectivity.
In addition to optimized BSPs for Android^™, Linux^® and FreeRTOS, we also provide a large portfolio of optimized video, speech and audio codecs.

設計・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 6プロセッサ

i.MX6SX: i.MX 6SoloX Processors - Heterogeneous Processing with Arm^® Cortex^®-A9 and Cortex-M4 Cores

Features

Processor

i.MX 6SoloX processor

Memory

1 GB DDR3 SDRAM
32 MB x2 QuadSPI Flash

Connectivity

mPCIe connector
3x full-size SD/MMC card slots
2x 10/100/1000 Ethernet ports
1x USB 2.0 Host Type A connector
1x micro USB 2.0 OTG connector
2x CAN (DB-9) connectors
NXP MC34901 High-Speed CAN Transceiver
JTAG connector (20-pin)

Power Management

NXP PF0200 PMIC

Sensors

NXP MMA8451 3-Axis Accelerometer
NXP MAG3110 3D Magnetometer

Display

LVDS connector
- Pairs with MCIMX-LVDS1 LCD display board
LCD expansion connector (parallel, 24-bit)
- Pairs with MCIMXHDMICARD adapter board

Audio

Stereo audio codec
1x 3.5mm audio ports

i.MX 6 Series Software and Development Tool Resources

Complete with reference software, an optimized OS and a system-validated board support package (BSP), NXP provides you with the tools to test and maximize the performance of the applications you develop.

購入オプション

クリックして展開

MCIMX6SX-SDB
SABRE board, hardware, i.MX 6SoloX, no display, no camera.

JP¥64,611
の数量に対して 1
- 在庫状況: 保留在庫

NXPから購入する代理店から購入する

Distributor Name	地域	在庫	在庫日付

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメンテーション

クイック・リファレンスドキュメンテーションの種類.

1-5 の 36 ドキュメント

^{サポート情報}
IMX_O8.0.0_1.0.0_ANDROID_DOCS注目

GZ改訂 O8.0.0_1.0.0Dec 13, 20197.4 MBIMX_O8.0.0_1.0.0_ANDROID_DOCSEnglish
サインインが必要です
^{ファクト・シート}
SABRE Board for Smart Devices - Fact Sheet 注目

PDF改訂 3Feb 12, 2016956.3 KBRDIMX6SABREBRDFSEnglish
^{ユーザ・ガイド}
SABRE Board for Smart Devices Based on the i.MX 6SoloX - Quick Start Guideはじめに

PDF改訂 3May 17, 2017380.0 KBIMX6SOLOXQSGEnglish
サインインが必要です
^{ユーザ・ガイド}
Getting Started with i.MX 6 SoloX SABREはじめに

HTML | ダウンロードGS-RD-IMX6SX-SABREEnglish
^{リリース・ノート}
L5.15.71_2.2.2_LINUX_RN

PDF改訂 LF_L5.15.71_2.2.2Oct 31, 2023464.5 KBL5.15.71_2.2.2_LINUX_RNEnglish
^{リリース・ノート}
L5.10.72_2.2.3_LINUX_RN

PDF改訂 LF_L5.10.72_2.2.3Dec 8, 2022457.8 KBL5.10.72_2.2.3_LINUX_RNEnglish
サインインが必要です
^{リリース・ノート}
L5.10.72_2.2.2_LINUX_RN

PDF改訂 LF_L5.10.72_2.2.2Jul 19, 2022458.1 KBL5.10.72_2.2.2_LINUX_RNEnglish
サインインが必要です
^{リリース・ノート}
L5.4.70_2.3.3_LINUX_DOCS

PDF改訂 L5.4.70_2.3.3May 31, 2021373.7 KBL5.4.70_2.3.3_LINUX_DOCSEnglish
サインインが必要です
^{リリース・ノート}
L5.4.70_2.3.1_LINUX_DOCS

PDF改訂 L5.4.70_2.3.1Mar 26, 2021358.8 KBL5.4.70_2.3.1_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L6.1.1_1.0.0_LINUX_DOCS

ZIP改訂 LF_L6.1.1_1.0.0Aug 18, 202329.6 MBL6.1.1_1.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L6.1.22_2.0.0_LINUX_DOCS

ZIP改訂 LF_L6.1.22_2.0.0Aug 17, 202329.4 MBL6.1.22_2.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.15.71_2.2.1_LINUX_DOC

ZIP改訂 LF_L5.15.71_2.2.1Jul 21, 2023887.0 KBL5.15.71_2.2.1_LINUX_DOCEnglish
サインインが必要です
^{サポート情報}
L5.15.52_2.1.0_LINUX_DOCS

ZIP改訂 LF_L5.15.52_2.1.0Sep 30, 202243.3 MBL5.15.52_2.1.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.15.32_2.0.0_LINUX_DOCS

ZIP改訂 LF_L5.15.32_2.0.0Sep 29, 202221.3 MBL5.15.32_2.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.4.70_2.3.0_LINUX_DOCS

ZIP改訂 L5.4.70_2.3.0Jul 14, 202211.8 MBL5.4.70_2.3.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.15.5_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.15.5_1.0.0Jun 24, 202220.6 MBL5.15.5_1.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.10.72_2.2.0_LINUX_DOCS

ZIP改訂 LF_L5.10.72_2.2.0Dec 17, 2021L5.10.72_2.2.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.10.52_2.1.0_LINUX_DOCS

ZIP改訂 LF_L5.10.52_2.1.0Dec 15, 2021L5.10.52_2.1.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.10.35_2.0.0_LINUX_DOCS

ZIP改訂 LF_L5.10.35_2.0.0Dec 15, 202115.3 MBL5.10.35_2.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.10.9_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.10.9_1.0.0Apr 12, 202111.7 MBL5.10.9_1.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.4.47_2.2.0_LINUX_DOCS

ZIP改訂 L5.4.47_2.2.0Jan 26, 202111.6 MBL5.4.47_2.2.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
P9.0.0_2.2.0_DOCS

ZIP改訂 P9.0.0_2.2.0Nov 19, 20207.0 MBP9.0.0_2.2.0_DOCSEnglish
^{サポート情報}
L5.4.24_2.1.0_LINUX_DOCS

ZIP改訂 L5.4.24_2.1.0Jul 22, 202011.5 MBL5.4.24_2.1.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L5.4.3_1.0.0_LINUX_DOCS

ZIP改訂 LF_L5.4.3_1.0.0Apr 7, 202011.2 MBL5.4.3_1.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L4.19.35_1.1.0_LINUX_DOCS

ZIP改訂 L4.19.35_1.1.0Dec 2, 201911.2 MBL4.19.35_1.1.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
IMX6_N7.1.1_1.0.0_ANDROID_DOCS

GZ改訂 N7.1.1_1.0.0Jun 14, 20198.5 MBIMX6_N7.1.1_1.0.0_ANDROID_DOCSEnglish
サインインが必要です
^{サポート情報}
IMX6_M6.0.1_1.0.0_ANDROID_DOCS

GZ改訂 M6.0.1_1.0.0Jun 14, 20198.4 MBIMX6_M6.0.1_1.0.0_ANDROID_DOCSEnglish
サインインが必要です
^{サポート情報}
IMX6_M6.0.1_2.1.0_ANDROID_DOCS

GZ改訂 M6.0.1_2.1.0Jun 14, 20198.4 MBIMX6_M6.0.1_2.1.0_ANDROID_DOCSEnglish
サインインが必要です
^{サポート情報}
L4.14.78_1.0.0_LINUX_DOCS

ZIP改訂 L4.14.78_1.0.0May 7, 201910.1 MBL4.14.78_1.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L4.14.98_2.0.0_LINUX_DOCS

ZIP改訂 L4.14.98_2.0.0May 7, 201910.2 MBimx-yocto-L4.14.98_2.0.0_gaEnglish
サインインが必要です
^{サポート情報}
L4.9.88_2.0.0_LINUX_DOCS

GZ改訂 L4.9.88_2.0.0May 30, 201810.0 MBL4.9.88_2.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L4.9.11_1.0.0_LINUX_DOCS

GZ改訂 L4.9.11_1.0.0Sep 21, 201710.3 MBL4.9.11_1.0.0_LINUX_DOCSEnglish
サインインが必要です
^{サポート情報}
L4.1.15_2.0.0_LINUX_DOCS

GZ改訂 L4.1.15_2.0.0Jan 18, 20178.8 MBL4.1.15_2.0.0-LINUX-DOCSEnglish
サインインが必要です
^{サポート情報}
IMX6_L500_101_ANDROID_DOCS

GZ改訂 L5.0.0_1.0.1Aug 31, 2016376.3 KBIMX6_L500_101_AND_DOCSEnglish
サインインが必要です
^{サポート情報}
IMX6_KK443_201_ANDROID_DOCS

GZ改訂 kk4.4.3_2.0.1Jul 15, 2016375.6 KBIMX6_KK443_201_ANDROID_DOCSEnglish
サインインが必要です
^{サポート情報}
L4.1.15_1.1.0_LINUX_DOCS

GZ改訂 L4.1.15_1.1.0Apr 20, 20168.9 MBL4.1.15_1.1.0_LINUX_DOCSEnglish
サインインが必要です

全て表示

設計・リソース

設計・ファイル

1 設計・ファイル

^{プリント基板と回路図}
Design files, including hardware schematics, Gerbers, and OrCAD files.

ZIP改訂 0Feb 24, 2015 00:00:006.9 MBIMX6SOLOX-SABRESDB-DESIGNFILES
サインインが必要です

ダウンロード
