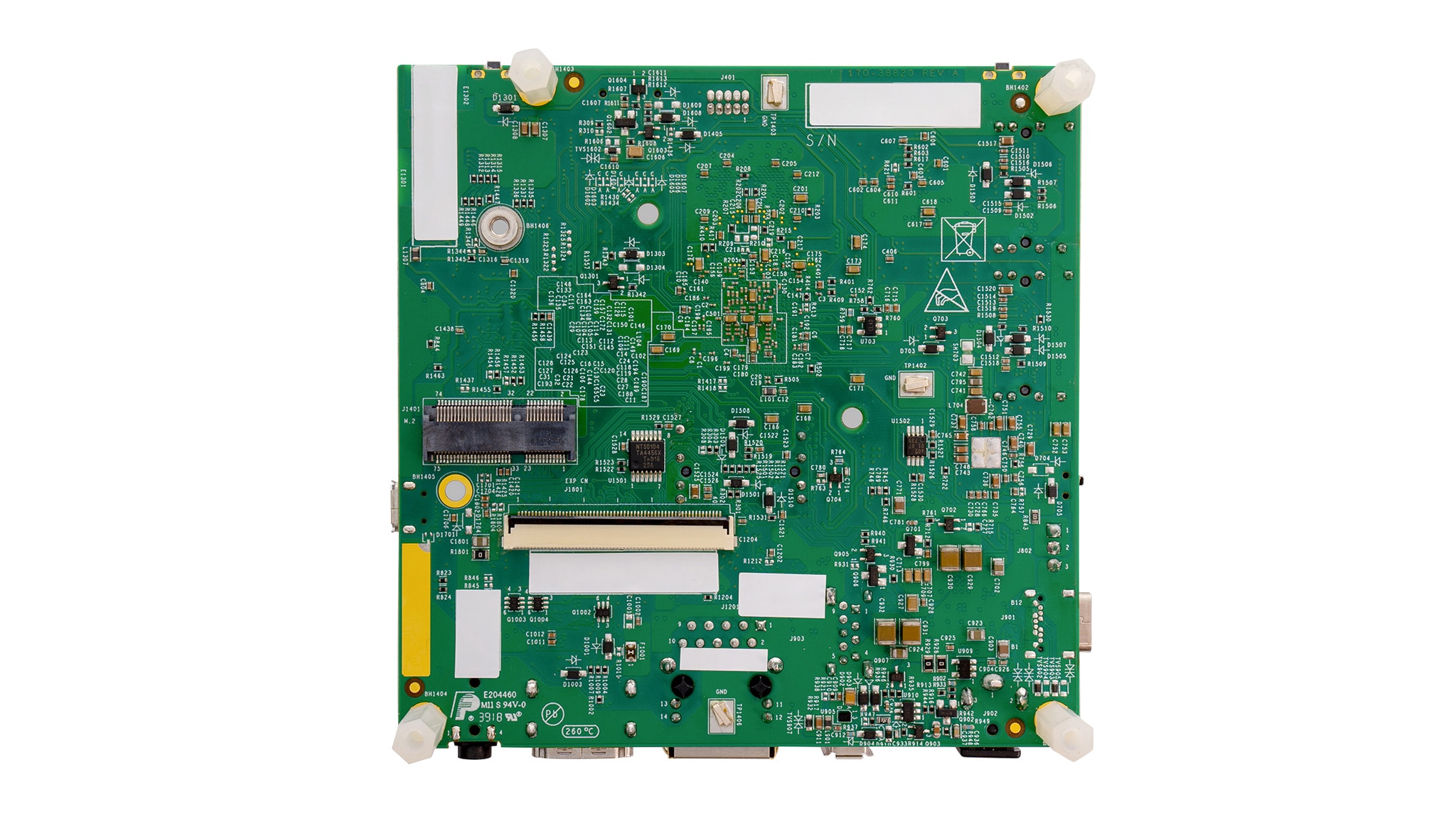

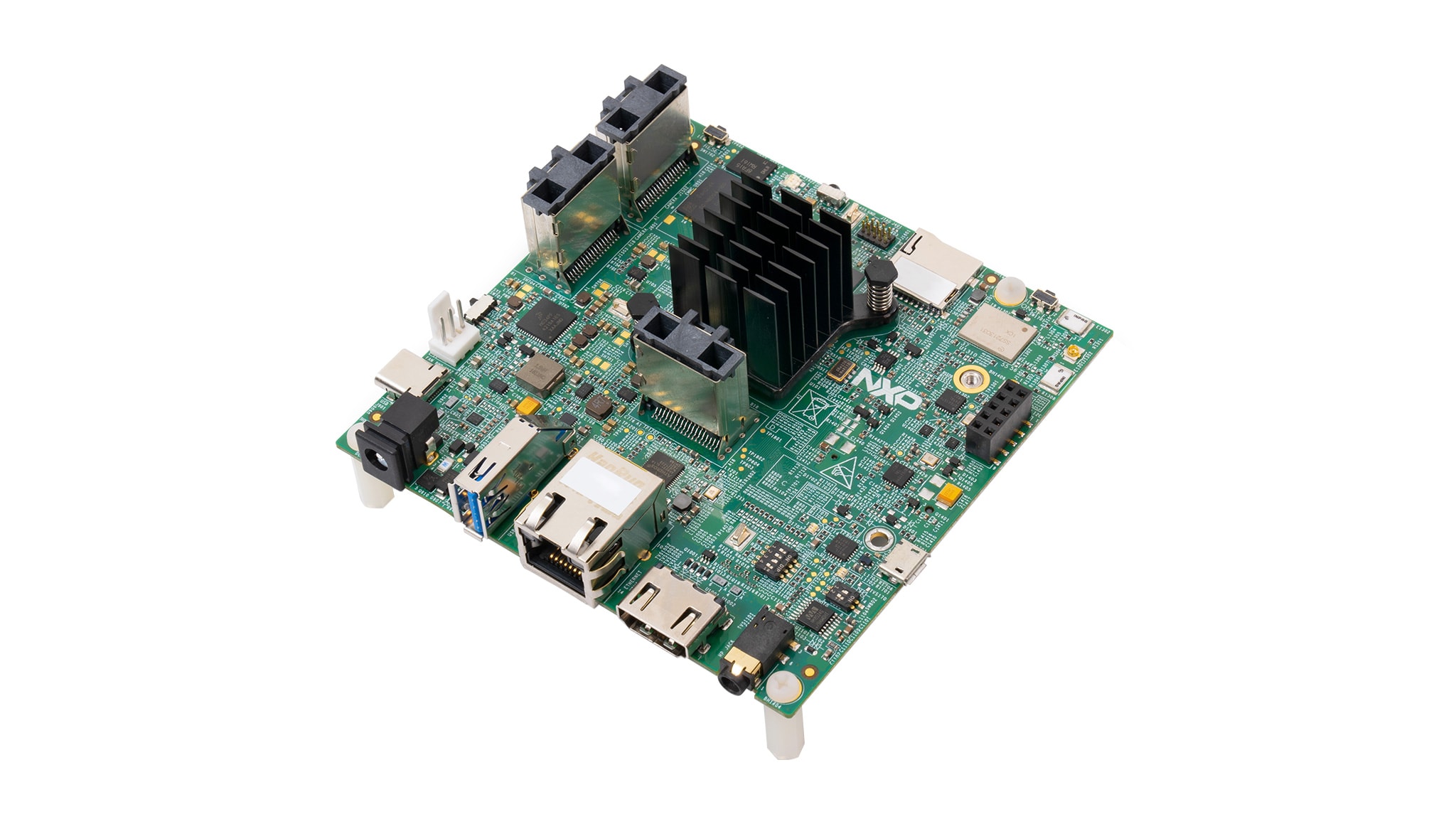

Evaluation Kit for the i.MX 8M Applications Processor

MCIMX8M-EVK

画像にカーソルを合わせると拡大表示されます。

The NXP® i.MX 8MQuad Evaluation Kit (EVK) provides a platform for rapid evaluation of the i.MX 8MQuad, i.MX 8MDual and i.MX 8MQuadLite Applications Processors, utilizing 2 to 4x Arm® Cortex®-A53s and 1x Cortex-M4 cores. It brings High-Performance with Low Power, Flexible options of Memory and High-Speed Interfaces as well as advanced Audio and Video capabilities.

These boards enable HDMI out for simple out-of-the-box bring up. Presents LPDDR4, eMMC, QSPI and SDMicro memory options, 10/100/1000 Ethernet port, USB 3.0 connectors and PCIe Interface high-speed interfaces. For Audio and Video evaluations it brings an HDMI 2.0a Type-A and MIPI-DSI connectors, as well as 32-bit Audio samples with up to 768kHz sampling rate, an audio interfaces expansion connector, and a headphone 3.5mm audio jack.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

  • i.MX8M: i.MX 8M Family - Arm® Cortex®-A53, Cortex-M4, Audio, Voice, Video

パワーマネージメント

ロード・スイッチ

  • NX5P3090UK: USB PD and Type-C Current-Limited Power Switch
  • NX5P3290UK: USB PD and Type-C Current-Limited Power Switch

Features

Processor

  • i.MX 8MQuad
  • 4x Arm Cortex-A53 @ 1.5 GHz
  • 1 MB L2 cache
  • Arm Cortex-M4 @ 266 MHz

Power Management

  • NXP PMIC PF4210

Memory

  • LPDDR4 x32 @3200MT w/ 4 GB
  • eMMC 5.0 w/ 16 GB
  • MicroSD connector
  • QSPI w/ 256 GB

Display / Camera Connectors

  • HDMI 2.0a Type-A connector
  • MIPI-CSI Camera mini-SAS connector
  • MIPI-DSI Display mini-SAS connector

Wireless

  • Bluetooth® 4.1 / EDR
  • Wi-Fi 802.11 a/b/g/n/ac MIMO 2x2
  • Onboard chip antenna
  • External antenna connector

Audio

  • Audio DAC 24-bit 192 kHz Stereo
  • HP Jack 3.5 mm audio connector
  • Board Expansion Connector for Audio Interfaces

Connectivity

  • 10/100/1000 Ethernet
  • USB 3.0 Type A connector
  • USB 3.0 Type C connector
  • PCIe M.2 interface
  • Infrared

Debug

  • JTAG connector
  • UART via USB

Tools & OS support

  • Linux®
  • AndroidTM
  • FreeRTOSTM

購入オプション

MCIMX8M-EVKB-Image

クリックして展開

  • MCIMX8M-EVKB

  • Evaluation Kit for the i.MX 8M Applications Processor.

  • Kit Contains:

    • i.MX 8MQuad applications processor-based system
    • Power Supply
    • Quick Start Guide
      • USB 3.0 Type C to Type A
      • USB 2.0 Type A to Type Micro
  • JP¥66,082
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
  • JP¥9,567
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 12
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する
  • JP¥24,873
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

  • MX8-DSI-OLED1A

  • Evaluation Kit for the i.MX 8M Applications Processor.

  • JP¥73,441
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する
