Freedom Development Board for MCR20A Wireless Transceiver

FRDM-CR20A

画像にカーソルを合わせると拡大表示されます。

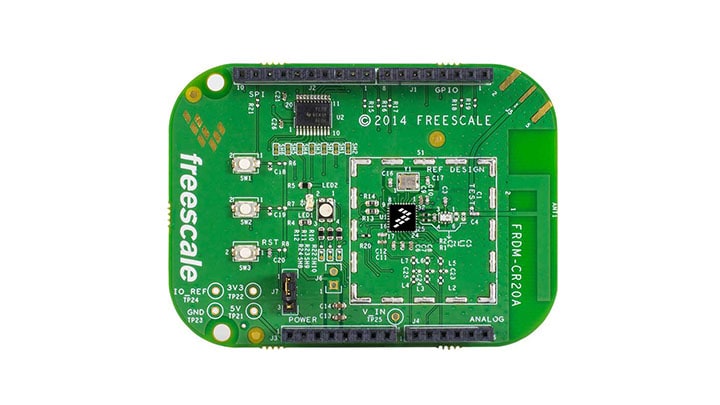

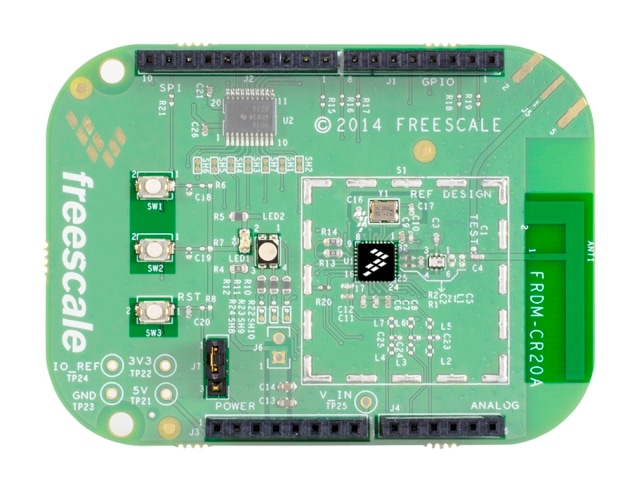

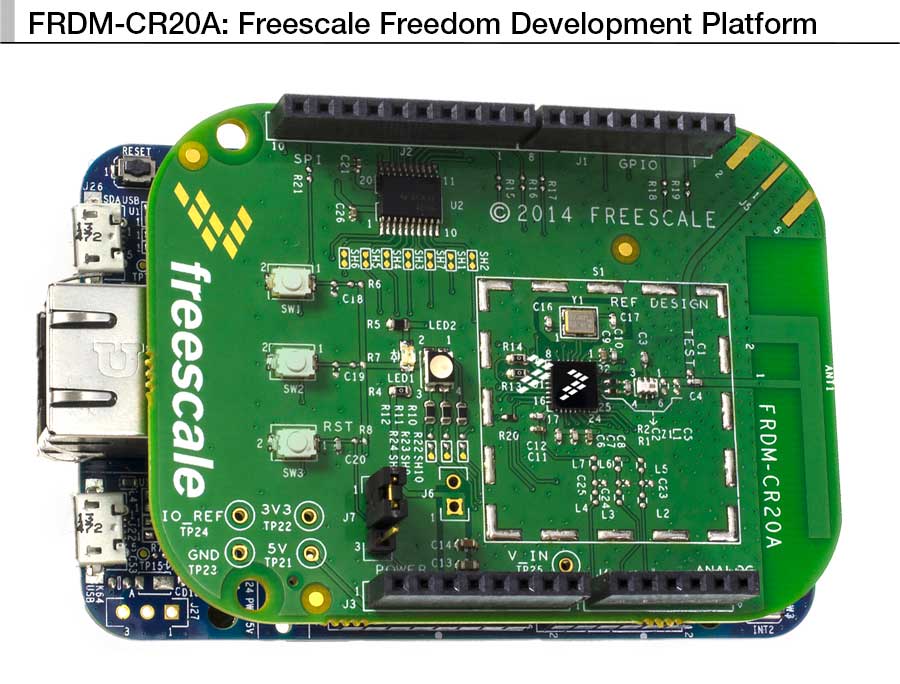

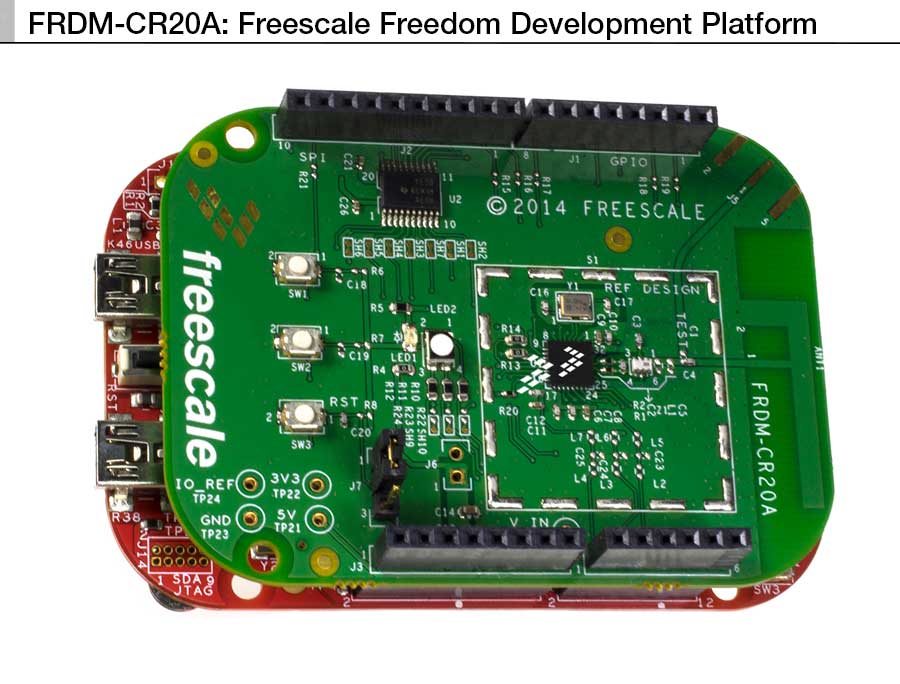

The Freedom development board platform supports the MCR20A 2.4GHZ wireless transceiver. The FRDM-CR20A evaluation board is a small, low-power, cost-effective reference design for the MCR20A transceiver in a shield form factor, compatible with existing Freedom development platforms, FRDM-K64F and FRDM-KL46Z.

Note: JN5189/88T is preferred for any new design. No new software releases planned

製品詳細

セクションを選択:

Features

Microcontroller

    MCR20AVHM

  • low-power
  • high-performance 2.4 GHz IEEE 802.15.4 compliant transceiver

Connectivity

  • PCB inverted F-type antenna and SMA RF port
  • Arduino® compatible

Power Management

  • Programmable output power -32 dBm to +8 dBm at the SMA connector, no trap
  • Receiver sensitivity: –102 dBm, typical

Components

  • Minimum number of matching components and external balun
  • 1 RGB LED indicator
  • 2 pushbutton switches

Support

  • Supports Thread Networking Protocols, SMAC, and ZigBee® stacks

Supported Devices

  Supported Devices and Evaluation Boards
MCR20A-IEEE-802-15-4: MCR20A IEEE® 802.15.4 Software v5.0.2

購入オプション

  • FRDM-CR20A

  • NXP Freedom Development Board, MCR20A for Kinetis devices, 2.4 GHz 802.15.4 wireless transceiv.

    • FRDM-CR20A Hardware
    • Quick Reference Card
  • JP¥13,099
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

4 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

2 設計・ファイル

  • プリント基板と回路図

    FRDM-CR20A Design Files

    ZIP改訂 BMar 2, 2014 00:00:004.3 MBFRDM-CR20A-DESIGN-FILES
    ダウンロード
  • プリント基板と回路図

    FRDM-CR20A Schematics File

    PDF改訂 BNov 14, 2014 00:00:00231.5 KBFRDM-CR20A-SCH
    ダウンロード

ソフトウェア

フィルタ

3 ソフトウェア・ファイル

  • プロトコル・スタック

    Kinetis MKW2xD and MCR20A Connectivity Software (Linux)

    TGZ改訂 1.0.2Apr 10, 2017 00:00:00171621 KBMKW2xD-MCR20A-CONNECTIVITY-SOFTWARE
    ダウンロード
  • プロトコル・スタック

    Kinetis BeeStack ZigBee Protocol Stack

    EXE改訂 5.0.0Jan 22, 2015 00:00:0010.8 MBKINETIS-BEESTACK
    サインインが必要です
    ダウンロード
  • プロトコル・スタック

    Kinetis MKW2xD and MCR20A Connectivity Software

    EXE改訂 1.0.2Apr 10, 2017 00:00:0046.3 MBMKW2XD-MRC20A-CONNECTIVITY-SW
    ダウンロード
