KL46Z Magnetic Rotary Encoder Reference Design

RD-KL46Z-MRE

画像にカーソルを合わせると拡大表示されます。

The Magnetic Rotary Encoder Reference Design is a smart integrated system for angle measurement. It has an embedded algorithm for correction of magnetic data and a placement enabled. It also has a contactless knob to allow control of magnetic placement. The design has an LCD screen and GUI for a complete user experience.

Magnetic Rotary Encoder Reference Design: RD-KL46Z-MRE - Fact Sheet

製品詳細

セクションを選択:

ブロック図

Magnetic Rotary Encoder

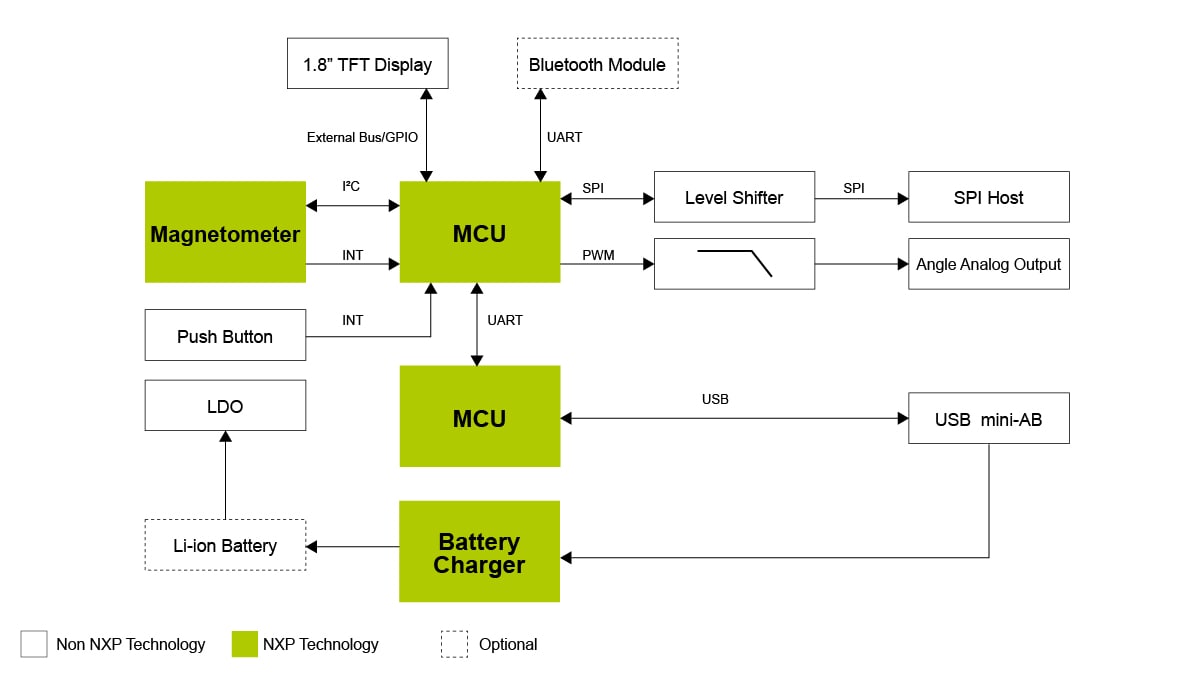

RD-KL46Z-MRE Block Diagram
図を取得する PDF

対応製品

センサ

加速度センサ

  • FXOS8700CQ: Digital Motion Sensor - 3D Accelerometer (±2g/±4g/±8g) + 3D Magnetometer

プロセッサ＆マイクロコントローラ

K2x / KS2x USB

  • K20_50: Kinetis® K20-50 MHz, Full-Speed USB, Mixed-Signal Integration Microcontrollers based on Arm® Cortex®-M4 Core

KLシリーズ Arm Cortex-M0+

  • KL4x: Kinetis® KL4x-48 MHz, USB, Segment LCD, Ultra-Low-Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

パワーマネージメント

バッテリー・チャージャ

  • MC34673: 1.2 A Single-Cell Li-Ion / Li-Polymer Battery Charger

Features

  • Plug and play
  • Self-calibration
  • Angle sensor
  • Contactless potentiometer
  • Flexible (airgap, location, magnetic field strength)
  • PWM angle output
  • SPI interface
  • 3-Axis Magnetometer

購入オプション

RD-KL46Z-MRE-Image

クリックして展開

  • RD-KL46Z-MRE

  • Magnetic Rotary Encoder Reference Design.

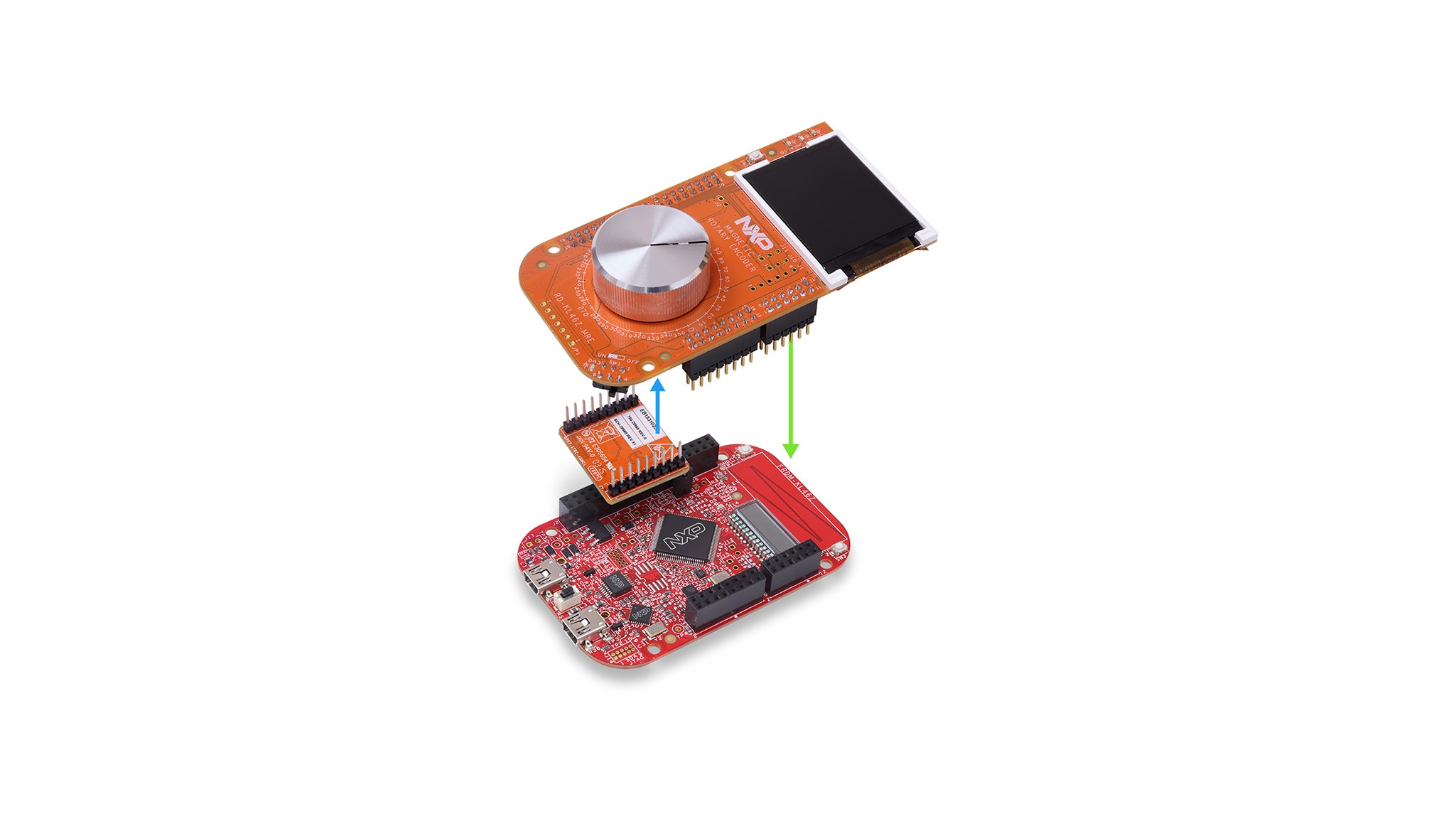

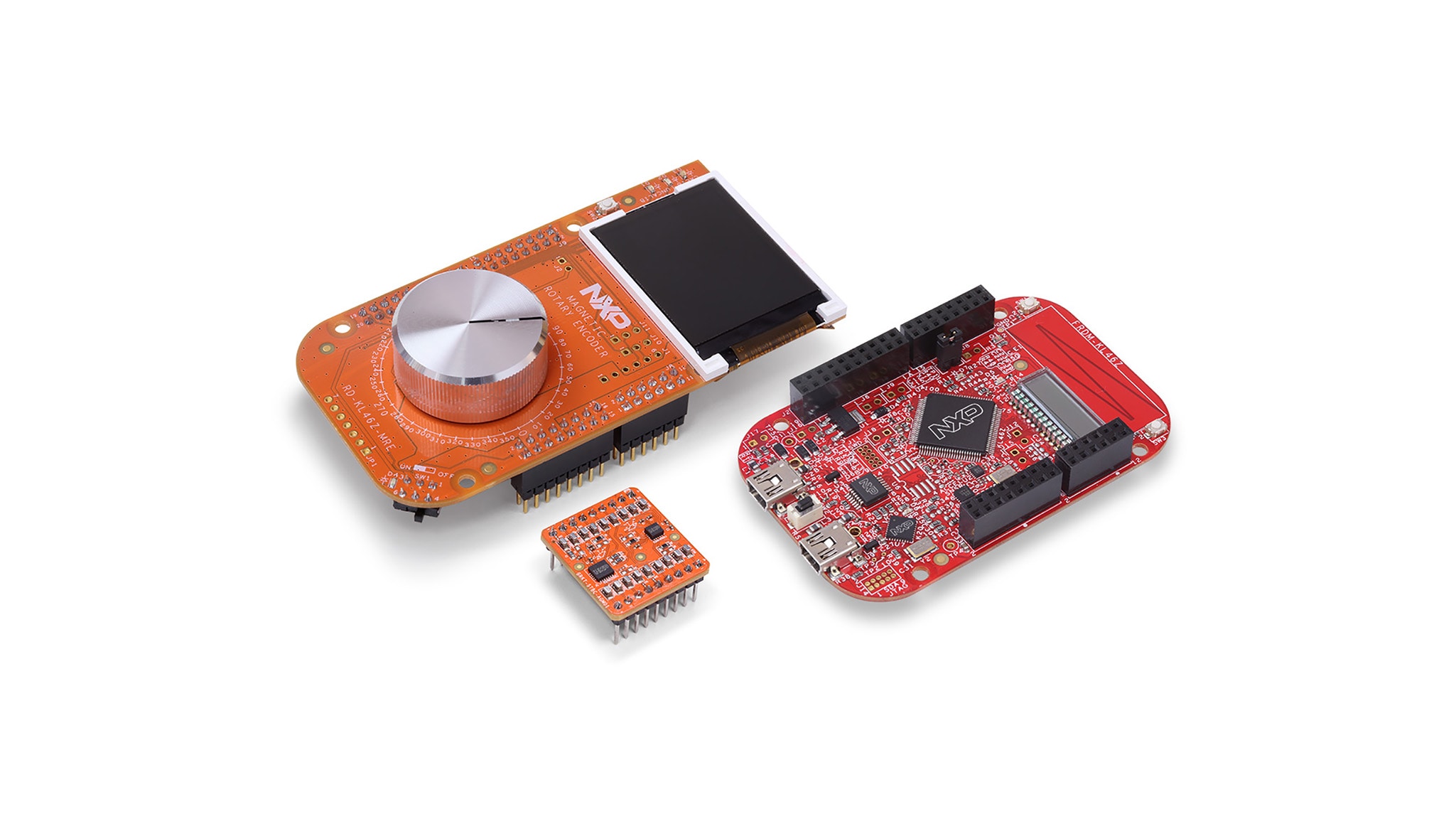

  • Kit contains

    Magnetic Rotary Encoder

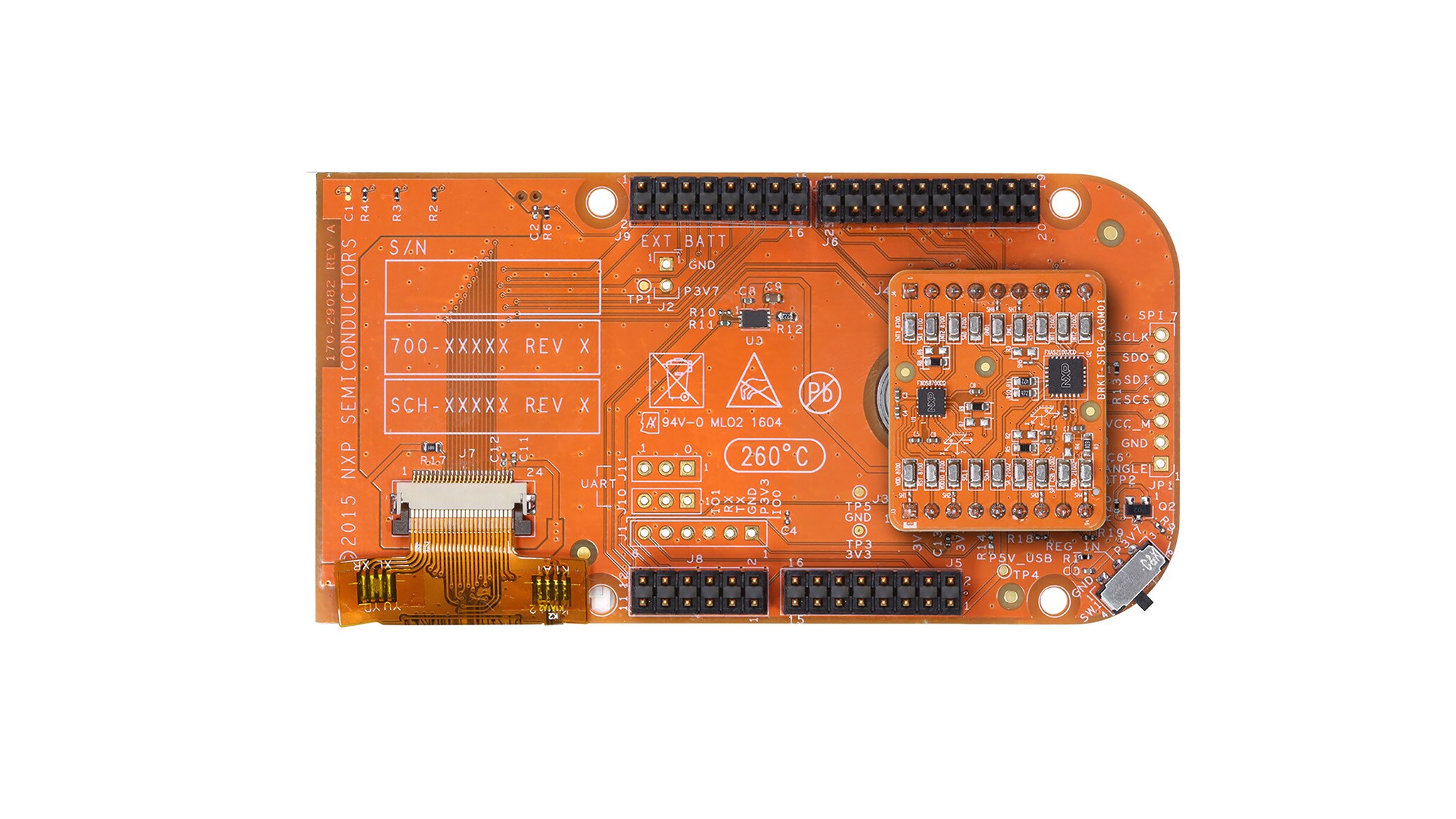

    • BRKT-STBC-AGM01 Sensor Shield Development board containing the FXOS8700 magnetometer
    • FRDM-KL46Z containing the Cortex-M0+ KL46Z MCU
    • The RD-KL46Z-MRE containing a diametrically magnetized magnet
  • JP¥20,016
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 13
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

2 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

4 設計・ファイル

  • プリント基板と回路図

    RD-KL46Z-MRE Printed Circuit Board, Bill of Materials and Design Files

    ZIP改訂 AJun 13, 2016 00:00:00985.3 KBRD-KL46Z-MRE-BOM
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    RD-KL46Z-MRE_SCH

    PDF改訂 AJun 16, 2016 00:00:00135.2 KBRD-KL46Z-MRE_SCH
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    BRKT-STBC-AGM01 Printed Circuit Board bill of materials and design files

    ZIP改訂 AJan 15, 2015 00:00:00521.3 KBBRKT-STBC-AGM01-BOM
    サインインが必要です
    ダウンロード
  • プリント基板と回路図

    BRKT-STBC-AGM01_SCH

    PDF改訂 AJan 15, 2015 00:00:00297.7 KBBRKT-STBC-AGM01_SCH
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

1 ソフトウェア・ファイル

  • 特定用途

    NXP Magnetic Rotary Encoder GUI

    MSI改訂 3.5Sep 4, 2020 12:00:0011.6 MBNXP-MAGNETIC-ROTARY-ENCODER
    サインインが必要です
    ダウンロード

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
