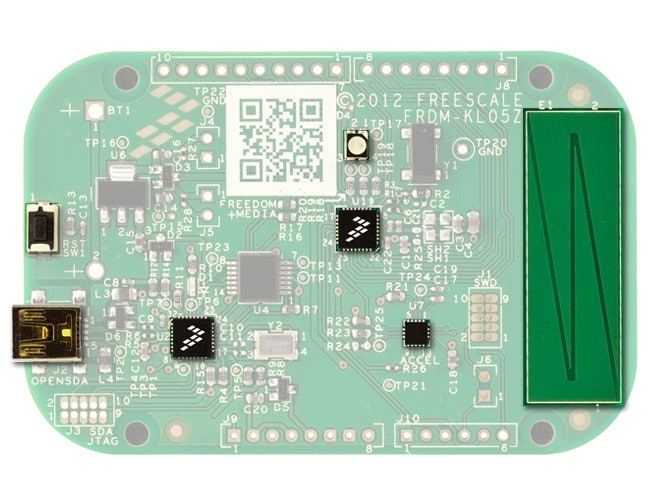

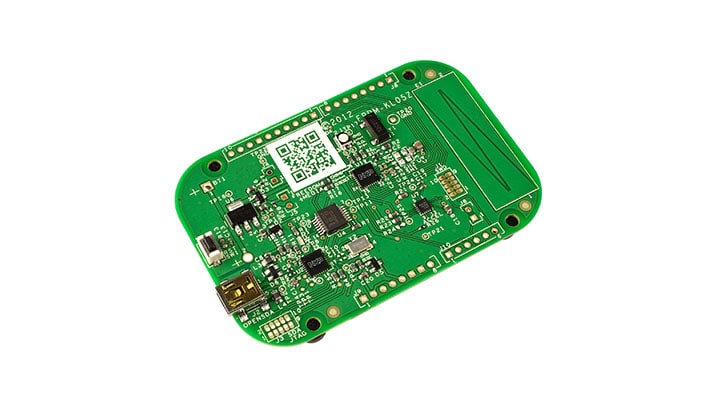

Freedom Development Platform for the Kinetis® KL05 and KL04 MCUs

FRDM-KL05Z

画像にカーソルを合わせると拡大表示されます。

The FRDM-KL05Z is an ultra-low-cost development platform enabled by the Kinetis® L Series KL0x MCU family built on the Arm® Cortex®-M0+ processor. Features include easy access to MCU I/O, battery-ready, low-power operation, a standards-based form factor with expansion board options and a built-in debug interface for flash programming and run-control. The FRDM-KL05Z is supported by a range of NXP® and third-party development software.

製品詳細

セクションを選択:

対応製品

プロセッサ＆マイクロコントローラ

KLシリーズ Arm Cortex-M0+

  • KL0x: Kinetis® KL0x-48 MHz, Entry-Level Ultra-Low Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

Features

Microcontroller

    MKL05Z32VFM4 MCU

  • 48 MHz
  • 32 kB flash
  • 4 kB SRAM
  • 32QFN

Memory

  • Mass storage device flash programming interface (default) – no tool installation required to evaluate demo apps

Connectivity

  • Easy access to MCU I/O
  • P&E Multilink interface provides run-control debugging and compatibility with IDE tools

Debug

  • Sophisticated OpenSDA debug interface

Sensors

  • Capacitive touch slider
  • MMA8451Q accelerometer

Components

  • tri-color LED

購入オプション

FRDM-KL05Z-Image

クリックして展開

  • FRDM-KL05Z

  • Freedom Development Board for Kinetis KL04 and KL05 MCUs.

    • FRDM-KL05Z Hardware
    • Quick Reference Card
    • Additional hardware required: USB A-to-MiniB cable (not included).
  • JP¥2,208
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

4 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

1 設計・ファイル

  • プリント基板と回路図

    FRDM-KL05Z - Schematics

    PDF改訂 0Jan 25, 2013 00:00:00141.1 KBFRDM-KL05Z_SCH
    サインインが必要です
    ダウンロード

ソフトウェア

フィルタ

1-5 の 7 ソフトウェア・ファイル

  • BSPとデバイスドライバ

    Microcontrollers Driver Suite v10.4

    EXE改訂 10.4Jan 16, 2017 18:00:00413696 KBPE_MCU_DRIVER_SUITE
    ダウンロード
  • 使用例とクイック・スタート・ソフトウェア

    FRDM-KL05Z_QSP Quick Start Package

    ZIP改訂 1.1Jan 29, 2013 00:00:001.1 MBFRDM-KL05Z_QSP
    サインインが必要です
    ダウンロード
  • デバッグと可視化ツール

    Linkserver 1.3.15 installer for MacOS

    PKG改訂 1.3.15Nov 1, 2023 11:00:0015.6 MBLINKSERVER-MACOS_1.3.15
    ダウンロード
  • デバッグと可視化ツール

    Linkserver 1.3.15 installer for Windows

    EXE改訂 1.3.15Nov 1, 2023 11:00:0079332 KBLINKSERVER-WIN-1.3.15
    ダウンロード
  • デバッグと可視化ツール

    Linkserver 1.3.15 installer for Linux

    BIN改訂 1.3.15Nov 1, 2023 11:00:0014.0 MBLINKSERVER-LIN_1.3.15
    ダウンロード
全て表示

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
