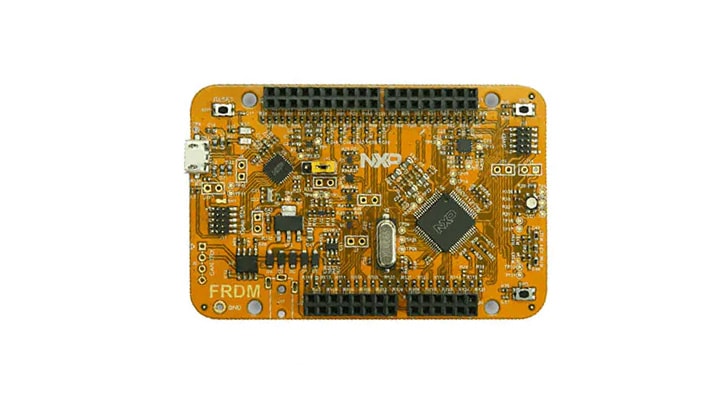

The FRDM-KV11Z is a low-cost development tool for the Kinetis^® V series KV1x MCU family built on the Arm^® Cortex^®-M0+ processor. The FRDM-KV11Z hardware is form-factor compatible with the Arduino^® Rev3 pin layout, providing a broad range of expansion board options. The FRDM-KV11Z platform features OpenSDA, the NXP^® open source hardware embedded serial and debug adapter running an open source bootloader. This circuit offers several options for serial communication, flash programming, and run-control debugging.

設計・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KVシリーズArm Cortex-M4/M0+/M7

KV1x: Kinetis^® KV1x-75 MHz, Entry-Level 3ph FOC / Sensorless Motor Control MCUs based on Arm^® Cortex^®-M0+

Features

Microcontroller

MKV11Z128VLF7 MCU

Arm^® Cortex^®M0+ 75 MHz
128 kB Flash, 16 kB SRAM
1xFlexCAN, 16-bit ADC, and FlexTimers with quadrature decoder dedicated to motor and power control
48 LQFP

Connectivity

Motor control auxiliary connector
Form factor compatible with Arduino Rev3 pin layout

Power Management

Power selectable 3.3 V/1.8 V

Debug

New, OpenSDA debug interface from P&E

FRDM-KV11Z Mass storage device flash programming interface (default) – no tool installation required to evaluate demo apps
P&E Debug interface provides run-control debugging and compatibility with IDE tools

Sensors

Six-axis sensor combining accelerometer and magnetometer (FXOS8700CQ)
Thermistor sensor to measuring temperature

Support and Software

Enabled with MCUXpresso IDE and SDK software solution and Freemaster and MCAT – Motor Control Application Tuner that enables configuration of motor drive systems for BLDC and PMSM type motors
FlexCAN I/O supported

Components

Tri-color user-controllable LEDs
User controlled push-button switches

Jump Start Your Design

Start Here! Getting Started on your FRDM-KV11Z

This page will help guide you through the process of learning about your FRDM-KV11Z board...

MCUXpresso Software and Tools

購入オプション

クリックして展開

FRDM-KV11Z
FRDM-KV11Z.
- FRDM-KV11Z Freedom Development Platform
- Quick Start Guide
- USB A-to-MicroB cable

JP¥3,679
の数量に対して 1
- 在庫状況: 在庫あり
- 在庫: 2
- 配送: 通常 1～2営業日以内に配送

NXPから購入する代理店から購入する

Distributor Name	地域	在庫	在庫日付

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメンテーション

クイック・リファレンスドキュメンテーションの種類.

1-5 の 7 ドキュメント

^{ユーザ・ガイド}
FRDM-KV11Z Development Board User’s Guideはじめに

PDF改訂 1May 16, 20191.7 MBFRDMKV11ZUGEnglish
サインインが必要です
^{ユーザ・ガイド}
Freedom FRDM-MC-LVPMSM Development Platform User's Guideはじめに

PDF改訂 1Oct 1, 2021196.5 KBFRDMLVPMSMUGEnglish
サインインが必要です
^{ユーザ・ガイド}
Get Started with the FRDM-KV11Zはじめに

HTMLGS-FRDM-KV11ZEnglish
^{リファレンス・マニュアル}
Kinetis KV11: 75 MHz Arm Cortex-M0+ 64/128 KB Flash (32-64 pin)
PDF改訂 5Oct 14, 20209.3 MBKV11P64M75RMEnglish
対応品番
サインインが必要です
^{リファレンス・マニュアル}
Sensorless PMSM Control Design

PDF改訂 1Feb 25, 20161.4 MBDRM148English
サインインが必要です
^{アプリケーション・ノート}
Use of Memory-Mapped Divide and Square Root (MMDVSQ) Peripheral on Kinetis KV1x

PDF改訂 0Jun 12, 2015367.1 KBAN5145English, 中文
^{アプリケーション・ノート}
Configuring the FlexTimer for position and speed measurement

PDF改訂 0Dec 5, 2011382.6 KBAN4381English

全て表示

設計・リソース

設計・ファイル

2 設計・ファイル

^{プリント基板と回路図}
FRDM-KV11Z PDF3D

PDF改訂 1.0Jan 20, 2017 00:00:007.5 MBFRDM-KV11Z-PDF3D
サインインが必要です

ダウンロード
^{プリント基板と回路図}
FRDM-KV11Z Schematics

PDF改訂 1.0Jan 20, 2017 00:00:001.3 MBFRDM-KV11Z-SCH
サインインが必要です

ダウンロード

ソフトウェア

1-5 の 6 ソフトウェア・ファイル

^{スニペット、ブート・コード、ヘッダ、モニタなど}
NXPマイクロコントローラ用MCUブートローダ

ダウンロード・オプション
^{デバッグと可視化ツール}
Linkserver 1.3.15 installer for MacOS Arch 64新規

PKG改訂 1.3.15Nov 7, 2023 09:17:0014.3 MBLINKSERVER-MAC-AARCH64-1.3.15

ダウンロード
^{デバッグと可視化ツール}
Linkserver 1.3.15 installer for MacOS更新

PKG改訂 1.3.15Nov 1, 2023 11:00:0015.6 MBLINKSERVER-MACOS_1.3.15

ダウンロード
追加ソフトウェアを利用可能パートナー・ソリューションの特集を表示.
^{デバッグと可視化ツール}
Linkserver 1.3.15 installer for Windows更新

EXE改訂 1.3.15Nov 1, 2023 11:00:0079332 KBLINKSERVER-WIN-1.3.15

ダウンロード
^{デバッグと可視化ツール}
Linkserver 1.3.15 installer for Linux更新

BIN改訂 1.3.15Nov 1, 2023 11:00:0014.0 MBLINKSERVER-LIN_1.3.15

ダウンロード
^{シミュレーションとモデリング・ツール}
Expansion Board Hub

URL改訂 0Jan 12, 2023 15:48:00EXP-BOARD-HUB-LINK

ダウンロード
