Evaluation Kit for PF3000/1 Power Management Integrated Circuit

KITPF3000FRDMEVM

画像にカーソルを合わせると拡大表示されます。

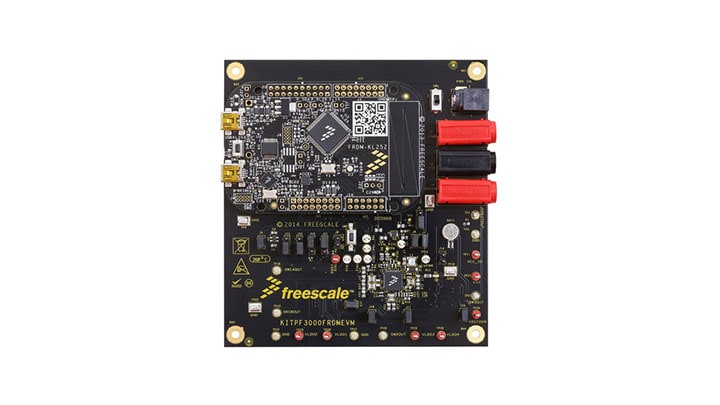

The KITPF3000FRDMEVM Evaluation Board (EVB) is an easy-to-use circuit board allowing the user to exercise all the functions of the PF3000 or PF3001 Power Management IC’s (PMIC). The EVB integrates the popular KL25Z Freedom Board. The Freedom Board is used as an interface between the GUI and the PF3000. Analog-to-Digital Converters (ADCs) in the KL25Z Freedom Board are used to monitor the regulator voltages through the GUI.

製品詳細

セクションを選択:

対応製品

パワーマネージメント

PMIC

  • PF3000: 12-Channel Configurable PMIC for i.MX6 and i.MX7 Application Processors
  • PF3001: 10-Channel Configurable PMIC for i.MX6 and i.MX7 Application Processors

プロセッサ＆マイクロコントローラ

i.MX 6プロセッサ

  • i.MX6UL: i.MX 6UltraLite Processor - Low-Power, Secure, Arm® Cortex®-A7 Core

KLシリーズ Arm Cortex-M0+

  • KL2x: Kinetis® KL2x-72/96 MHz, USB Ultra-Low-Power Microcontrollers (MCUs) based on Arm® Cortex®-M0+ Core

Features

General Specifications

  • Integrated KL25Z Freedom Board for monitoring and control through PC
  • Two 1 Amp E-Loads with configurable current

Power Management

  • PF3000 Power Management IC
  • Input supply using wall adapter or lab power supply through banana jacks

購入オプション

  • KITPF3000FRDMEVM

  • Evaluation Kit - PF3000 Power Management Integrated Circuit.

    • KITPF3000FRDMEVM Hardware
    • FRDM-KL25Z Hardware (Pre-Programmed)
    • Cable, USB A-M to B-M mini
    • Quick Reference Guide
  • JP¥8,831
  • の数量に対して 1
    • 在庫状況: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
NXPから購入する代理店から購入する

ドキュメンテーション

クイック・リファレンス ドキュメンテーションの種類.

フィルタ

2 ドキュメント

設計・リソース

セクションを選択:

設計・ファイル

フィルタ

1 設計・ファイル

  • プリント基板と回路図

    KITPF3000FRDMEVM Evaluation Kit

    ZIP改訂 2.0Feb 20, 2015 00:00:003.1 MBKITPF3000FRDMEVM
    ダウンロード

ソフトウェア

フィルタ

1 ソフトウェア・ファイル

  • ソフトウェア開発キット

    PF3000 HID GUI Device Drivers

    ZIP改訂 1.305May 5, 2015 00:00:00862.7 KBPF3000-HID-GUI
    ダウンロード

注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
