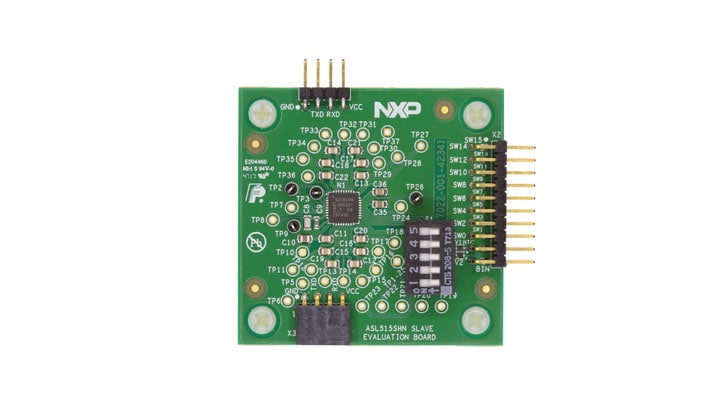

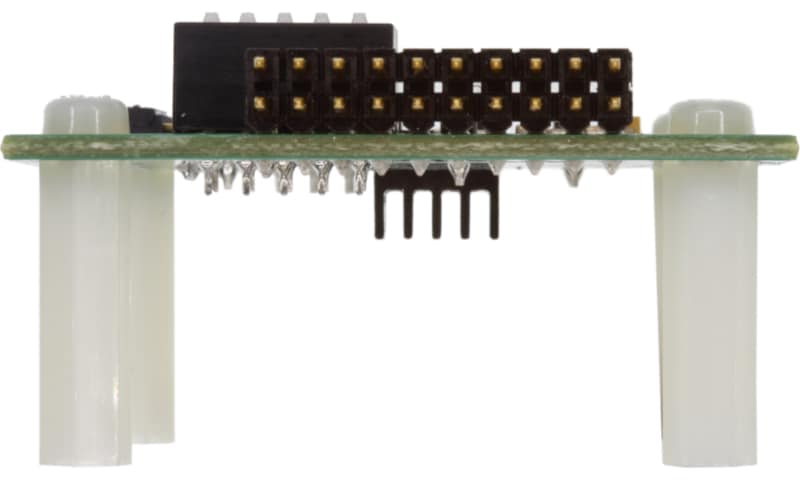

Matrix LED Controller ASL5115SHN Evaluation / Development Board

ASL5115EVBMST

画像にカーソルを合わせると拡大表示されます。

ASL5115EVBMST features the ASL5115SHN. The ASL5xxxyHz family is a fully-featured and flexible Matrix LED Controller (MLC). It provides a cost-effective design solution, specifically targeting advanced automotive exterior lighting applications. ASL5115SHN is controlled in direct mode, where the microcontroller updates the PWM information of each channel in a determined cycle. ASL5115SHN offers a 12-bit resolution in the PWM output, ensuring a smooth dimming performance to avoid glitches in the output light.

製品詳細

セクションを選択:

対応製品

パワーマネージメント

車載用照明LEDドライバIC

  • ASL5XXXYHZ: Smart Matrix LED Controller for Automotive Lighting

ミニSBC

  • UJA1163TK: Mini High-Speed CAN System Basis Chip with Standby Mode

Features

MLC Key Specifications

  • 12 integrated switches in 4 floating blocks
  • 1.5 A maximum current per switch
  • 12-bit resolution PWM
  • Automated phase shifting to avoid large peak current during switching
  • Single LED open/short detection
  • Direct NTC and ID resistor input
  • CAN interface (FD available)
  • Integrated oscillator
  • QM(B) support

購入オプション

ASL5115EVBMST-Image

クリックして展開

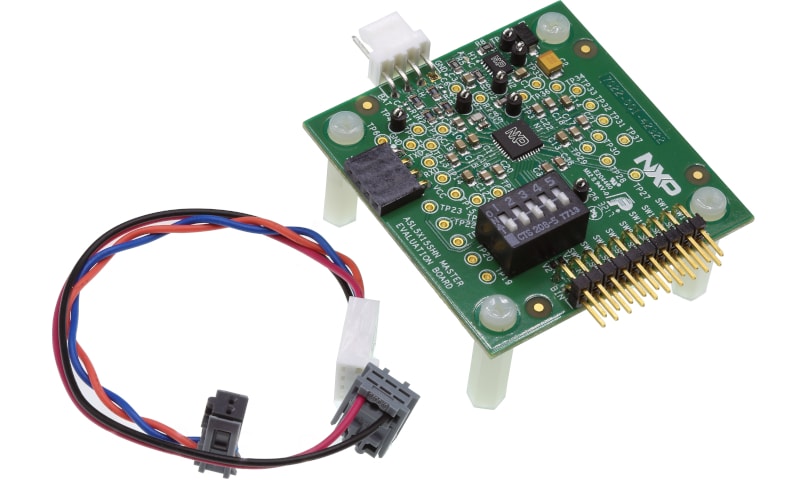

  • ASL5115EVBMST

  • Matrix LED Controller ASL5115SHN Evaluation / Development Board.

    • Cable harness for power supply and CAN bus

    Contact you local sales or distributor for board availability
