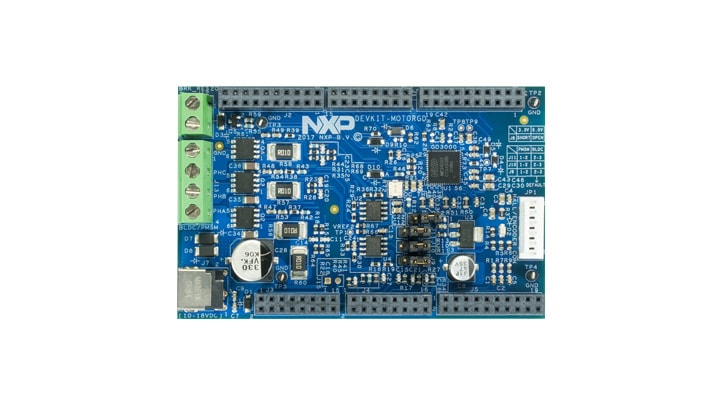

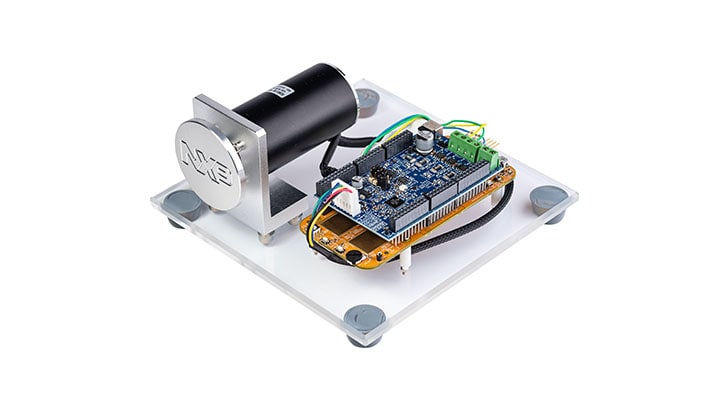

The DEVKIT-MOTORGD is an integrated motor control shield from NXP for the DEVKIT platform. This offering combines the functionality of the FRDM-GD3000EVB and FRDM-PWRSTG for a full automotive solution. DEVKIT-MOTORGD is compatible with the low-cost evaluation board of the S32K and MPC5744P, S32K144EVB-Q100 and DEVKIT-MPC5744P, respectively, and can drive a 3-phase BLDC/PMSM motor. The built-in Hall/Encoder interface means DEVKIT-MOTORGD can support both sensored and sensorless motor control applications.

In addition to DEVKIT-MOTORGD, NXP also offers a comprehensive motor control software suite. Check this product page to see our enablement offerings.

設計・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

S32K1: S32K1 車載向け汎用マイクロコントローラ
S32K3: S32K3 車載向け汎用マイクロコントローラ

超信頼性の高いMPC57xx MCU

MPC574xP: Ultra-Reliable MPC574xP MCU for Automotive and Industrial Safety Applications

パワーマネージメント

BLDC、Hブリッジ、ステッパ

GD3000: 3-Phase Brushless Motor Pre-Driver

プリドライバ

MC33937: 3-Phase Field Effect Transistor Pre-Driver

Features

Power Management

Built-in Voltage Regulator
Support for 3-Phase BLDC/PMSM Motor
- Output Parameters:
  - 3 phase outputs
  - 10-18 V
  - 5 A phase current (RMS)

Connectivity

10-18 V Barrel Connector

Tools and OS Support

Arduino^® pin compatibility
Hall/Encode Interface

General

GD3000 MOSFET Gate Driver
Compatible with S32K144EVB-Q100 and DEVKIT-MPC5744P Evaluation Boards
Linux 45ZWN24-40 BLDC or Nanotec DB41M024030-A motor recommended for evaluation purposes
