LLC Resonant Converter with Sync Rectifier

RDLLC56F82748

画像にカーソルを合わせると拡大表示されます。

This reference design demonstrates the implementation of a LLC resonant converter using MC56F83783, MC56F81xxx or MC56F82748 digital signal controllers (DSC).

製品詳細

セクションを選択:

ブロック図

LLC Resonant Converter

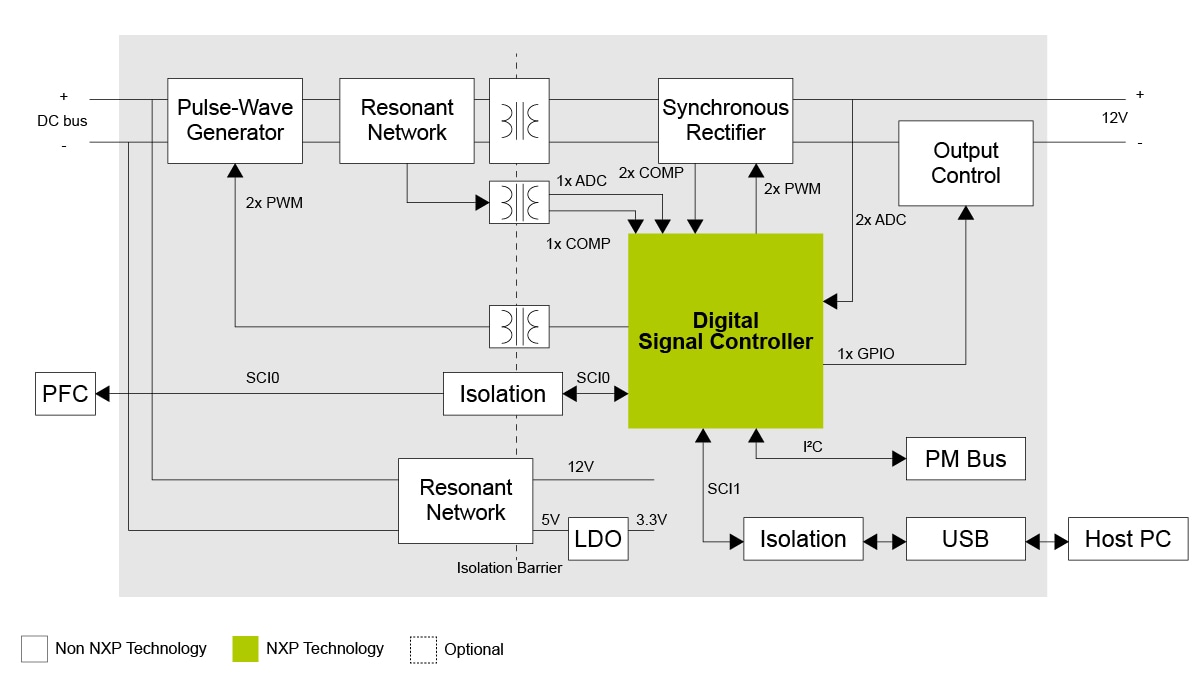

RDLLC56F82748 Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

32ビット56800EX/EFコア

  • MC56F81xxx: Up to 100MHz Digital Signal Controllers with DSASS and Operational Amplifier
  • MC56F83xxx: Performance Level Digital Signal Controllers, USB FS OTG, CAN-FD

Features

  • Flash updating
  • 12 V/240 W output with universal mains input
  • 120mVp-p output ripple; Overshoot < 5%@0 to 65% load step; Hold up time 20ms@50% load, 15ms@100% load
  • Over-current, over-/under-voltage, voltage brown-in, over-temperature, power limit protection functions
  • Modular software and hardware design for convenient internal reuse and customer evaluation
  • Components
    • Half-bridge LLC with synchronous rectifier
  • Interfaces
    • Isolated USB interface for FreeMASTER connection
    • Isolated SCI communication between primary side and secondary side; IIC interface is reserved for PMBus communication

購入オプション

TWR-56F8200-Image

クリックして展開

  • TWR-56F8200

  • Tower System, DSC Module, MC56F823XX.

  • Kit contains:

    • TWR-56F8200 MCU module
    • USB cable
    • Quick Start Guide
    • Multilink universal development interface
  • JP¥51,365
  • の数量に対して 1
    • 在庫状況: 保留在庫
NXPから購入する代理店から購入する
