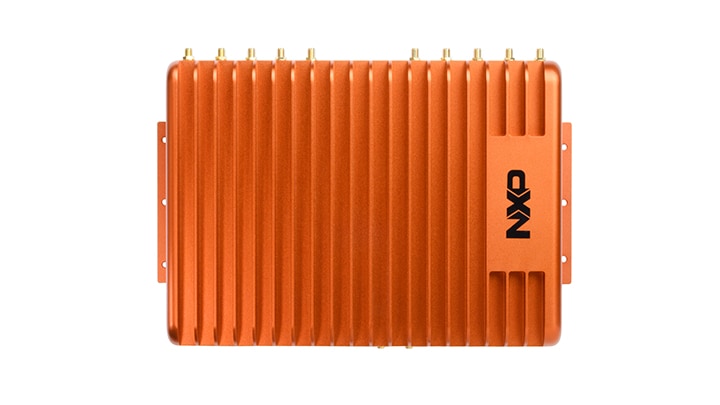

GoldBox 3車載ネットワーキング開発プラットフォーム

GOLDBOX-3

画像にカーソルを合わせると拡大表示されます。

NXP GoldBox 3は、車両のサービス指向ゲートウェイ (SoG)、ドメイン制御アプリケーション、高性能プロセッシング、セーフティおよびセキュリティ・アプリケーション向けに設計された、コンパクトで高度に最適化および統合されたボードです。

NXP GoldBox 3は、高性能のコンピューティング能力、リアルタイムのネットワーク・パフォーマンス、マルチギガビットのパケット・アクセラレーションおよびセキュリティに加え、セントラル・ゲートウェイ、ドメイン・コントローラ、FOTA、セキュアな鍵管理、スマート・アンテナ、高性能セントラル・コンピューティング・ノードなどを対象とした豊富な入出力 (I/O) を提供することで、S32G3ネットワーク・プロセッサの特長を際立たせます。

S32G-VNP-RDB3をベースにしたGoldBox 3は、お客様によるプロジェクトのデモや評価に最適なフォーム・ファクタを備えています。

製品詳細

セクションを選択:

ブロック図

S32G3車載ネットワーキング・リファレンス・デザイン

S32G3 Vehicle Networking Reference Design 3
図を取得する PDF

対応製品

インターフェース

車載イーサネット・スイッチ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

オートモーティブLINソリューション

  • TJA1021: ISO17987 LIN 2.1/SAE J2602 Transceiver

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

CANシグナルの改善

  • TJA1463: CAN Signal Improvement Capability Transceiver with Sleep Mode

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

パワーマネージメント

安全SBC

  • VR5510: Multi-Channel (9) PMIC for S32G Processor – 8 High Power, 1 Low Power, Fit for ASIL D Safety Level

PMIC

  • PF53: AVPとウォッチドッグを備えた12 Aコア電源レギュレータ

プロセッサ＆マイクロコントローラ

S32G 車載ネットワーク・プロセッサ

  • S32G3: 車載ネットワーキング向けS32G3プロセッサ

特長

ハードウェアの特長

  • サービス指向ゲートウェイおよびドメイン・コントローラ・アプリケーションをサポート
  • 18個のCAN/CAN FDポートと12個のイーサネット・ポートを備えた複数のネットワーク・インターフェース
  • 低消費電力モードと複数のウェイクアップ・ソースをサポート
  • 2つのM.2モジュール（M-keyスロットおよびE-keyスロット）をサポート

電源

  • 12 V AC-DCアダプタ

インターフェース

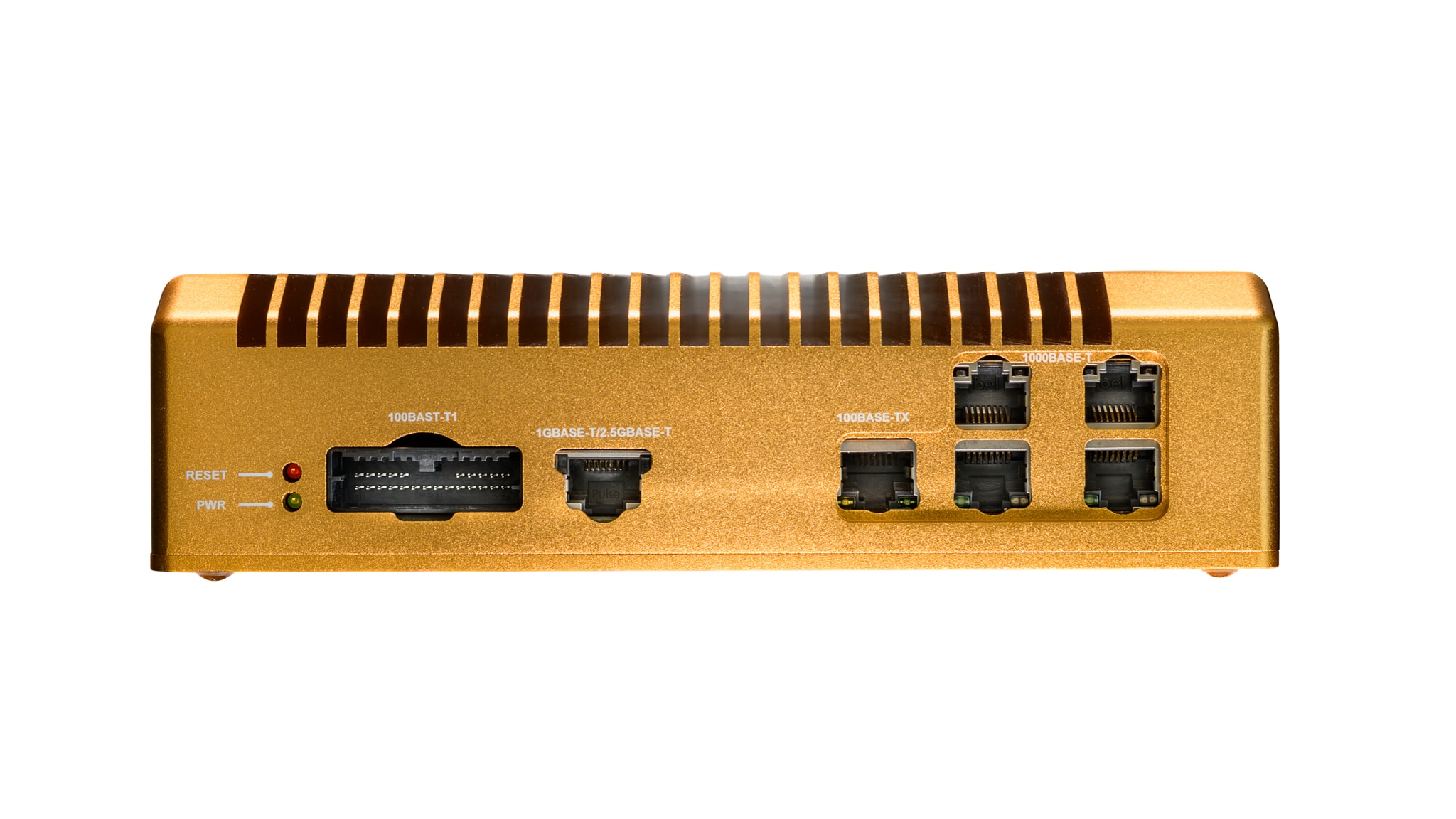

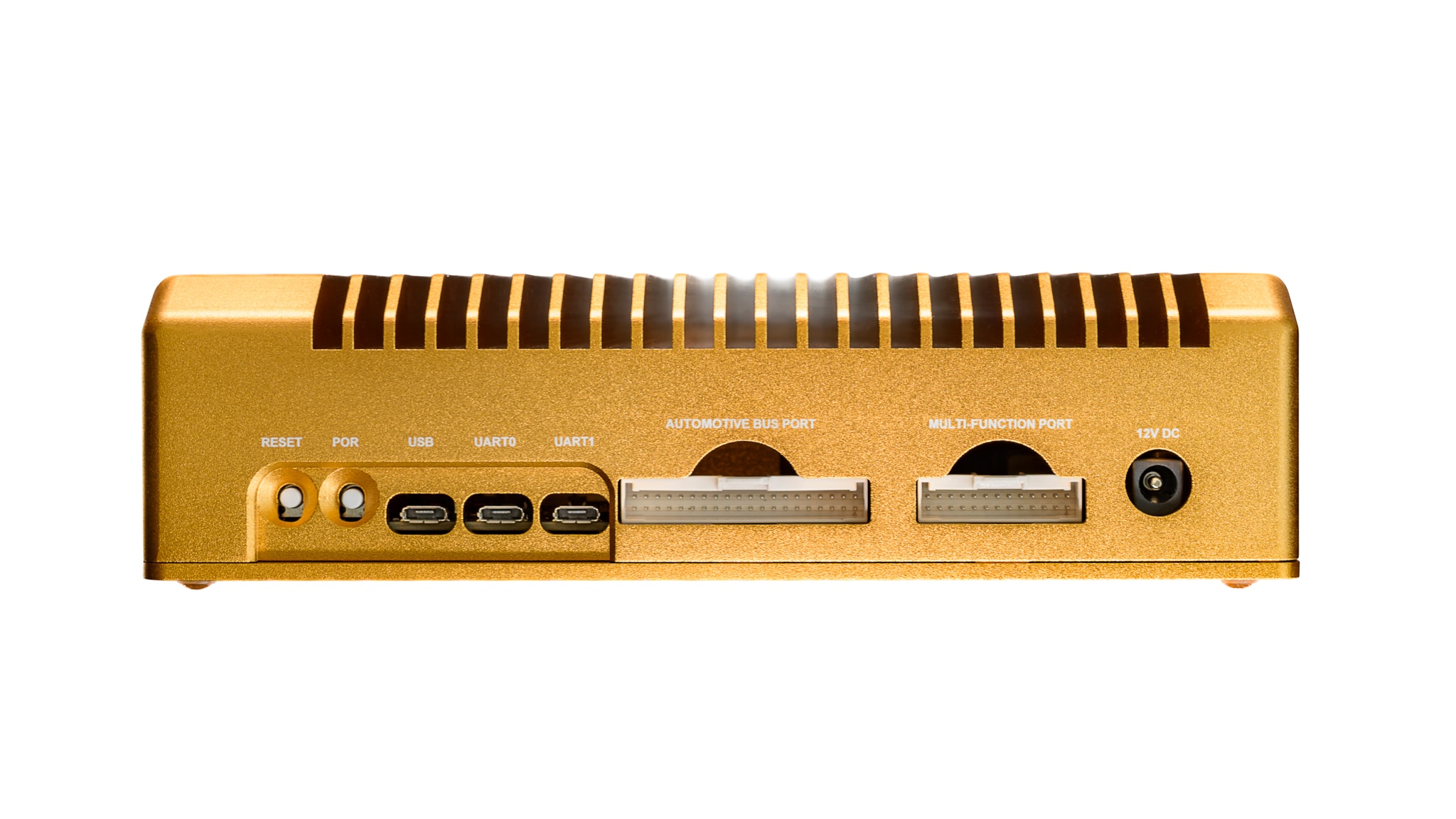

  • LIN、CAN/CAN FD、100BASE-T1、1000BASE-T / 2.5GBASE-T、100BASE-TX、1000BASE-T、FlexRay、USB、PCIe、JTAG、UART、AURORA、M.2スロット

セーフティ

  • セーフティ・コンポーネントおよびアーキテクチャの使用によりISO 26262に対応

購入オプション

S32G-VNP-GLDBOX3-Image

クリックして展開

  • S32G-VNP-GLDBOX3

  • GoldBox 3 Vehicle Networking Development Platform.

  • キットの同梱物

    • 温度管理機能を内蔵した堅牢なエンクロージャ
    • S32Gリファレンス・デザイン・ボード3
    • ユニバーサルACアダプタ
    • AC/DC 12 V 6.67 A電源
    • 32 GB SDカード
    • デュポン・ケーブル
    • USB A-to-Micro Bケーブル (UART0/1) x 2
    • CAT6Aイーサネット・ケーブル
    • イーサネット・ループバック・ケーブル
    • ヒートシンク x 3
    • S32G用FANソリューション
    • ネジ（M.2スロット）
    • 1.27 mmミニ・ジャンパおよびケーブル
  • JP¥427,453
