- EV-POWEREVBHD2
EVパワー・インバーター制御リファレンス・デザイン第3世代
EV-POWEREVBHD2 アラートの受信
- 製造開始前
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。

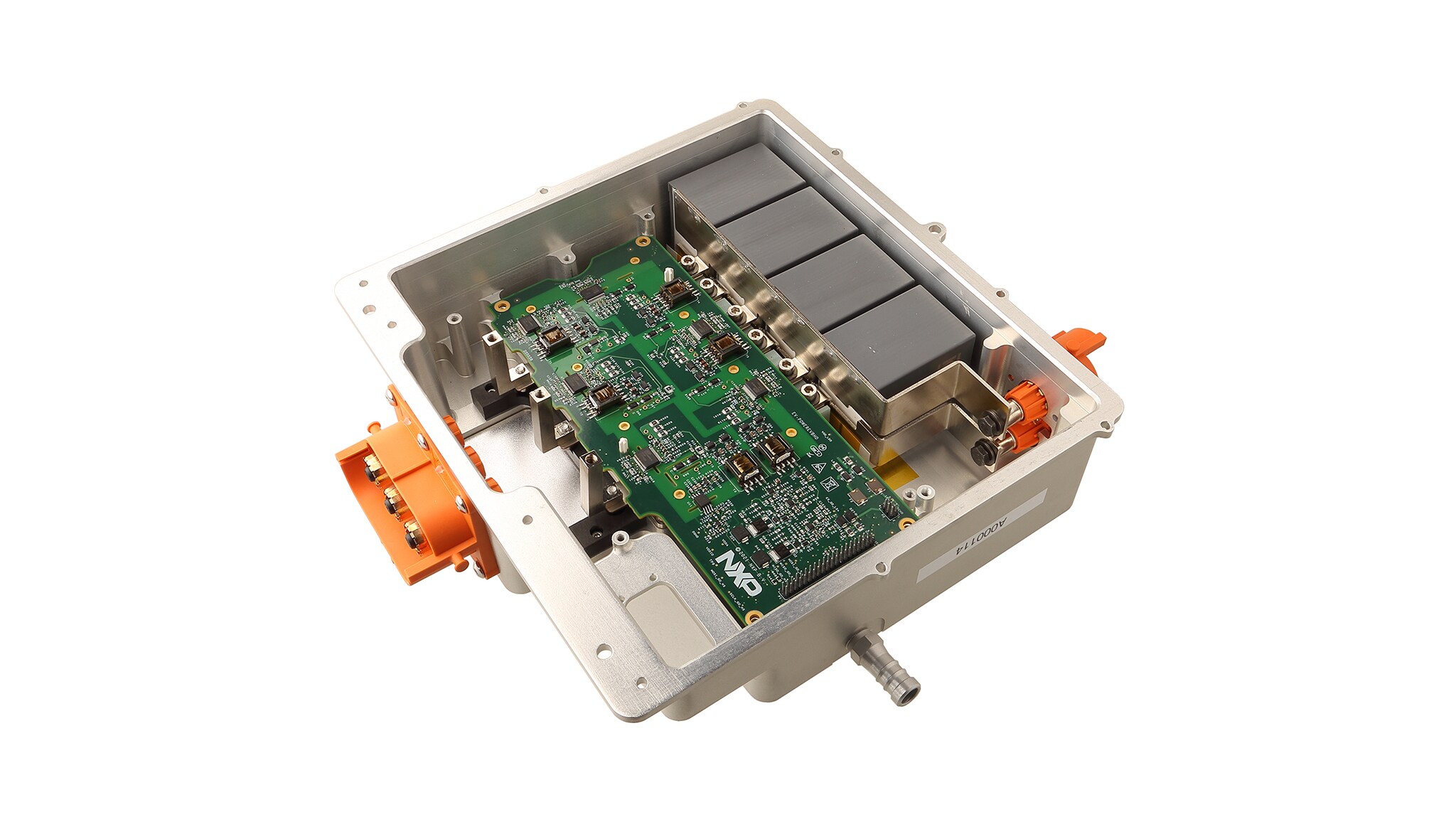

この第3世代の車載グレードEVパワー・インバーター制御のリファレンス・デザインは、炭化ケイ素 (SiC) ベースの800 Vトラクション・インバーターに対応するASIL Dアーキテクチャです。以下の点が変更されています。
- MPC5775E MCUから処理性能の高いS32K39 MCUに移行したことで、低レイテンシ制御ループが可能に
- FS65 SBCから最新世代のセーフティ・システムベーシス・チップに移行したことで、ASIL D FS26に準拠した低消費電力を実現
- GD3160ゲート・ドライバから動的ゲート強度のGD3162に移行したことで、SiC MOSFETの効率が向上。さらに、デバイス健全性監視機能やDC放電機能などの新しいシステム機能を搭載
- IEEE 802.3bw準拠の100BASE-T1イーサネット・インターフェースTJA1103 PHYに移行
- CANシグナル改善機能 (SIC) を備えたTJA146Xトランシーバへの移行により、ネットワーク上の信号リンギングを低減し、5～8 Mbpsのネットワーク速度を実現
タイム・トゥ・マーケットの短縮：このリファレンス・デザインの目的は、最適化されたハードウェア、充実した対応ソフトウェア、広範なドキュメント（システム全体のアプリケーション・ノートなど）といったシステム・ソリューション資料を提供することによって、お客様がスピーディに設計を進め、リスクを減らし、設計を効率化できるようにすることです。
安全を考慮した設計：広範な安全ドキュメントにはコンテキストに応じたASIL Dセーフティ・アプリケーションが含まれ、NXPの豊富なノウハウに加え、ハードウェア・コンポーネントとソフトウェア・コンポーネントが備えているすべての安全機能が活用されています。
製品詳細
対応製品
パワーマネージメント
セーフティSBC
- FS26: ASIL D対応低消費電力セーフティ・システムベーシス・チップ
パワートレイン＆エンジン制御
- GD3162: Advanced High Voltage Isolated Gate Driver with Dynamic Gate Strength Control
プロセッサ＆マイクロコントローラ
S32K 車載汎用MCU
- S32K39-37: 電動化アプリケーション向けS32K39/37マイクロコントローラ
